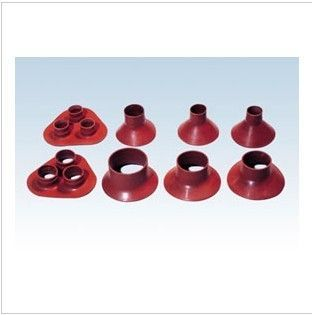

热缩防雨裙
系列型号：
DSQ10—10KV单孔防雨裙
SSQ10—10KV三孔防雨裙
DSQ35—35KV单孔防雨裙
适用范围：
主要用于户外电缆终端附件中，可有效防止污水流的形成，并可增大爬电距离。
产品参数：
|
项目
|
测试条件
|
测试数据
|
|
拉伸强度
|
ASTM D 2671
|
3 13 Mpa
|
|
断裂伸长率
|
ASTM D 2671
|
3 400%
|
|
体积电阻率
|
ASTM D 2303
|
2×1014 W.cm
|
|
吸水率
|
ISO 62
|
< 0.5%
|
|
老化后拉伸强度
|
ASTM D 2671/120°C,168hrs
|
3 10.4 Mpa
|
|
老化后断裂伸长率
|
ASTM D 2671/120°C,168hrs
|
3 350%
|
|
击穿强度
|
ASTM D 2671
|
3 15KV/mm
|
|
耐电痕性
|
ASTM D 2303
|
3.75KV 1hr,pass
|
说明：以上数据为典型测试数据，不作为考核产品的指标。
产品标准尺寸：
|
型号、规格
|
适用电缆规格
（mm2）
|
裙口直径
(mm)
|
收缩前直径
(mm)
|
收缩后直径
(mm)
|
|
DSQ10-35/14
|
25-120
|
110
|
35
|
14
|
|
DSQ10-45/19
|
150-400
|
110
|
45
|
19
|
|
DSQ10-50/19
|
500-630
|
110
|
50
|
19
|
|
SSQ10-35/14
|
25-120
|
—
|
35
|
14
|
|
SSQ10-45/19
|
150-400
|
—
|
45
|
19
|
|
SSQ10-50/19
|
500-630
|
—
|
50
|
19
|
|
DSQ35-60/28
|
50-120
|
140
|
60
|
28
|
|
DSQ35-70/35
|
150-400
|
140
|
70
|
35
|
|
DSQ35-80/35
|
500-630
|
140
|
80
|
35
|
|
DSQ35-100/35
|
特殊规格
|
140
|
100
|
35
|
说明：特殊规格可以根据客户要求定制。
|
